Almofadas de borracha condutora para blindagem EMI

2025-12-17 16:53:08

　　As almofadas de borracha condutora são um componente crítico para obter proteção contra interferência eletromagnética (EMI) e vedação ambiental em uma única solução integrada. Eles são amplamente utilizados na indústria aeroespacial, militar, telecomunicações, dispositivos médicos e eletrônica industrial.

　　Como eles funcionam: o princípio fundamental

　　As almofadas de borracha condutoras funcionam criando um caminho eletricamente condutor contínuo através da interface entre duas superfícies metálicas (por exemplo, um chassi de dispositivo e sua tampa). Este caminho:

　　Absorve e reflete ondas eletromagnéticas (energia RF).

　　Desvia as correntes induzidas com segurança para o terra, evitando que entrem ou escapem do invólucro blindado.

　　Fornece uma junta compressível que preenche irregularidades superficiais, garantindo contato elétrico e vedação ambiental contra umidade e poeira.

　　Ao selecionar uma Junta de borracha condutora, avalie estas especificações:

　　Eficácia da Blindagem (SE):

　　O que é: Medido em decibéis (dB) de atenuação em uma faixa de frequência (por exemplo, 30 MHz a 10 GHz). Exemplo: 100 dB a 1 GHz significa que o sinal interno é 10 bilhões de vezes mais fraco do que o sinal externo.

　　Interpretação: Maior dB = melhor blindagem. Procure o SE mínimo garantido em toda a banda de frequência necessária.

　　Resistividade de volume:

　　O que é: Resistência elétrica em massa, medida em ohm-cm (Ω·cm).

　　Interpretação: Menor = mais condutivo.

　　< 0,01 Ω·cm: Excelente (típico de Ag/Al, Ag/Cu).

　　0,1 - 1,0 Ω·cm: Bom (típico de Ni/Grafite).

　　> 10 Ω·cm: Principalmente para controle estático, não para blindagem de RF.

　　Força de Compressão-Deflexão:

　　O que é: A força (em psi ou N) necessária para comprimir a junta até uma percentagem específica (normalmente 25-50%).

　　Interpretação: Crítico para projeto de gabinete. Você deve garantir que seu mecanismo de fechamento (parafusos, travas) possa fornecer força suficiente para atingir a compressão recomendada sem sobrecarregar a gaxeta ou o alojamento.

　　Conjunto de compressão:

　　O que é: A deformação permanente após a compressão ser liberada.

　　Interpretação: Menor% é melhor. Um conjunto de alta compressão significa que a gaxeta perde seu "retorno elástico", levando à redução da força de contato e à falha da blindagem ao longo do tempo.

　　Classificações de vedação ambiental:

　　Procure: classificações IP (por exemplo, IP67) ou dados de resistência a fluidos se for necessária vedação contra umidade, poeira ou produtos químicos juntamente com blindagem EMI.

　　Formulários e Perfis

　　A borracha condutora está disponível em formatos que atendem a diferentes necessidades de projeto:

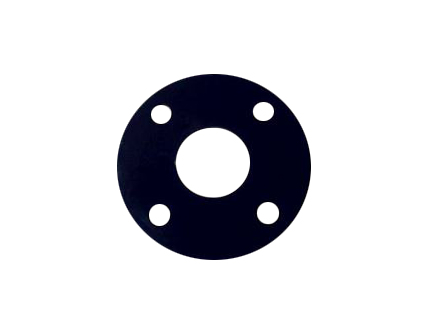

　　Formas sólidas cortadas: juntas cortadas com precisão para superfícies planas.

　　Perfis extrudados: formatos D, formatos O ocos, tiras retangulares para ranhuras.

　　Estoque de folhas: Para fabricação personalizada.

　　Form-in-Place (FIP): Silicone condutor líquido aplicado diretamente no invólucro e depois curado. Elimina costuras e ferramentas para formas complexas.

　　Melhores práticas de projeto e instalação

　　1. Groove Design (o fator mais crítico):

　　Profundidade da ranhura: Normalmente 70-80% da altura não comprimida da junta.

　　Largura da ranhura: Um pouco mais larga que a junta para permitir a expansão lateral.

　　Regra prática: Projete para compressão de 25-50% da altura livre da gaxeta. Isso otimiza a força de contato, o SE e a vida útil da junta.

　　2. Preparação da Superfície:

　　Superfícies de contato: Devem estar limpas, condutoras e sem pintura na área de contato. Use alumínio puro, aço zincado ou outros acabamentos condutores.

　　Limpeza: Remova óxidos, óleos e películas isolantes. Uma limpeza abrasiva leve pode ser necessária.

　　3. Compatibilidade Galvânica:

　　Evite emparelhar uma junta cheia de prata com uma superfície de alumínio nua em um ambiente úmido. Isso cria uma célula galvânica (bateria) que leva à corrosão rápida. Use juntas preenchidas com alumínio com invólucros de alumínio ou garanta um revestimento protetor.

　　4. Gerenciamento de costura:

　　As extremidades da gaxeta devem ser unidas de topo de forma limpa ou, para maior desempenho, em ângulo/esquadria. Use adesivo condutor na junta, se necessário.

　　Erros comuns de aplicação a serem evitados

　　Força de fechamento insuficiente: a causa número 1 de falha. O hardware deve comprimir a junta adequadamente.

　　Pintura sobre a área de contato: A tinta é um isolante. Mascare a área de contato da gaxeta durante o acabamento.

　　Ignorando a deformação por compressão: Em aplicações com pressão constante ou ciclos térmicos, um material de deformação por alta compressão falhará prematuramente.

　　Usando o enchimento errado para o meio ambiente: A prata é corroída pelo enxofre, o níquel-grafite tem maior presa. Escolha com base no ambiente operacional.

　　Tratando-o como uma junta padrão: A função principal é elétrica. Projete primeiro a condutividade e depois a vedação.

　　Fluxo de trabalho de seleção

　　Definir requisitos: faixa de frequência, SE necessário (dB), necessidades ambientais (temperatura, umidade, produtos químicos), força de compressão disponível.

　　Escolha o tipo de enchimento: com base nas necessidades de SE, preocupações com corrosão e orçamento (Ag/Al para alto desempenho, Ni/Grafite para economia).

　　Escolha o Elastômero: Com base na temperatura e exposição ambiental (Silicone para geral, Fluorosilicone para combustíveis).

Selecione Forma e Perfil: Com base na geometria do gabinete e no método de montagem.

　　Projete o Groove: Calcule as dimensões para uma compressão ideal.

　　Especifique o hardware: certifique-se de que os parafusos/travas forneçam a força necessária.

　　Tendências Futuras

　　Materiais multifuncionais aprimorados: Combinando blindagem EMI com propriedades de interface térmica para dissipação de calor.

　　Soluções leves e de baixa força: Para produtos eletrônicos de consumo e dispositivos portáteis onde o peso e a duração da bateria são críticos.

　　Perfis Ambientais Melhorados: Desenvolvimento de sistemas de enchimento sem chumbo e mais resistentes à corrosão.

　　As almofadas de borracha condutora são uma solução projetada onde os projetos elétricos, mecânicos e ambientais devem convergir. O sucesso depende de tratá-los como um componente do sistema e não apenas como um selo de mercadoria. Sempre consulte os engenheiros do fabricante durante a fase de projeto para aplicações críticas.
